Что такое УЗО и как оно работает?
Назначение

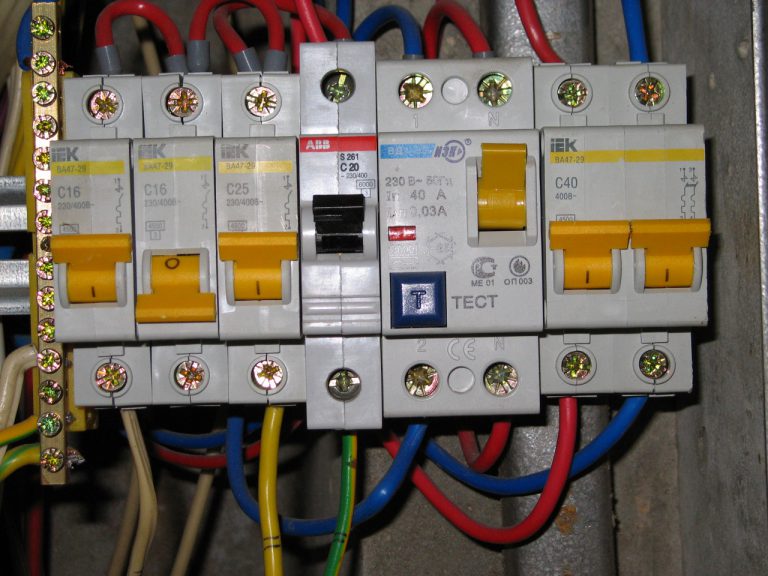

Сперва рассмотрим, какое назначение устройства защитного отключения (на фото ниже вы можете ознакомиться с его внешним видом). Ток утечки возникает в случае нарушения целостности изоляции кабеля одной из линии электропроводки либо в случае повреждения конструктивных элементов в бытовом электроприборе. Утечка может привести к возгоранию электропроводки или эксплуатируемого бытового электроприбора, а также к поражению электричеством в процессе эксплуатации поврежденного электроприбора или неисправной электропроводки.

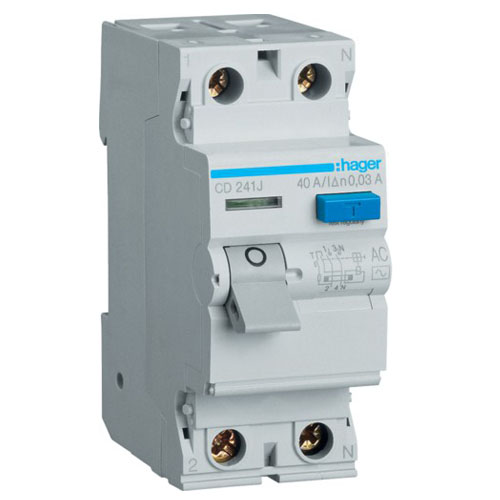

УЗО в случае возникновения нежелательной утечки за доли секунды производит отключение поврежденного участка электропроводки или поврежденного электроприбора, чем защищает людей от поражения электричеством и предотвращает возникновение пожара.
Очень часто задают вопрос о том, чем отличается дифавтомат от УЗО. Отличие первого в том, что данный защитный аппарат, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от перегрузки и короткого замыкания, то есть выполняет функции автоматического выключателя. Устройство защитного отключения не имеет защиты от сверхтоков, поэтому помимо него для реализации защиты в электрических сетях устанавливают автоматические выключатели.
Устройство и принцип действия
Рассмотрим конструкцию устройства защитного отключения, и как оно работает. Основные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и непосредственно сам механизм расцепления силовых контактов.
Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, вторая к фазному, а третья служит для фиксации разностного тока. Первая и вторая обмотки подключаются таким образом, что токи в них являются противоположными по направлению. Они в нормальном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые направлены друг к другу встречно. Суммарный магнитный поток в данном случае равен нулю и соответственно в третьей обмотке отсутствует ток.
В случае возникновения повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю либо на другие токопроводящие элементы, имеющие другой потенциал. В данном случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться разные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так называемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Основные причины срабатывания УЗО мы описали в отдельной статье.
Хотите узнать, как работает устройство защитного отключения в трехфазной сети? Принцип действия схожий с однофазным аппаратом. Тот же дифференциальный трансформатор, но он уже осуществляет сравнение не одной, а трех фаз и нулевого провода. То есть в трехфазном защитном аппарате (3P+N) пять обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, посредством которой фиксируется наличие утечки.
Помимо вышеприведенных конструктивных элементов обязательным элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, подключенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он появляется и происходит, по сути, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.
Ниже приведем условное обозначение УЗО на схеме:

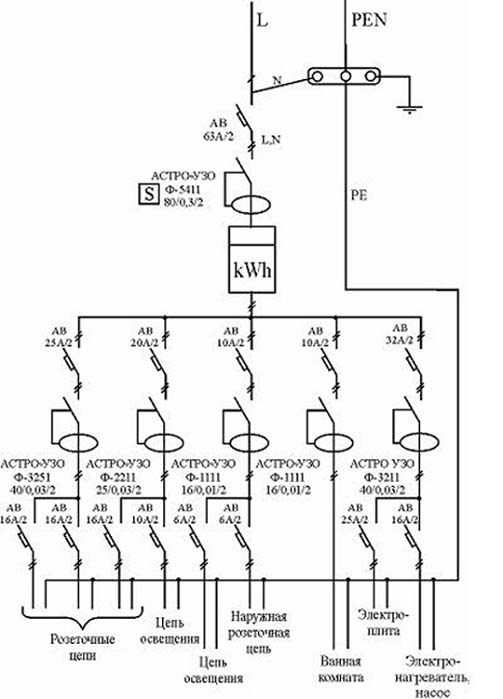

Область применения
Устройство защитного отключения применяется для защиты от утечек тока в однофазных и трехфазных электропроводках различного назначения. В домашней электропроводке УЗО должно в обязательном порядке быть установлено для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов. Тех электроприборов, при эксплуатации которых происходит соприкосновение с металлическими частями корпуса непосредственно либо через воду или другие предметы. В первую очередь это электрическая печь, стиральная машина, водонагреватель, посудомоечная машина и др.
Как и любое электротехническое устройство, УЗО может в любой момент выйти из строя, поэтому помимо защиты отходящих линий необходимо установить данный аппарат на вводе домашней электропроводки. В данном случае АВДТ будет не только резервировать защитные аппараты отдельных линий проводки, но и выполнять противопожарную функцию, осуществляя защиту всей домашней электропроводки от возгораний.
Вот и все, что хотелось рассказать вам о том, какая конструкция, назначение и принцип работы УЗО. Надеемся, предоставленная информация помогла вам разобраться с тем, как выглядит и работает данный модульный аппарат, а также для чего применяется.
